Зубчатые шкивы

Компания «Мир привода» предлагает купить зубчатый шкив, предназначенный для организации ременной передачи. В каталоге представлен широкий ассортимент комплектующих для механизмов различного назначения: ременная передача с использованием шкивов такого типа активно применяется практически во всех сферах машиностроение. На нашем сайте можно заказать продукцию российских и зарубежных изготовителей с широким диапазоном размеров и типов профиля. Консультанты помогут найти детали с подходящими параметрами, в результате не возникнет никаких проблем с установкой и запуском механизма.

Что такое зубчатый шкив?

Само слово «шкив» имеет немецкое происхождение: впервые такой тип ременной передачи начал применяться в Германии еще на ранних этапах машиностроения. Первоначально для вращения валов с помощью приводного ремня использовались гладкие шкивы, но они не обеспечивали полноценную синхронизацию движения из-за проскальзывания. С развитием технологии машиностроители начали использовать шкивы с рельефным зубчатым профилем и ремни с зубьями на рабочей поверхности. Это позволило повысить результативность передачи и уменьшить напрасные траты энергии.

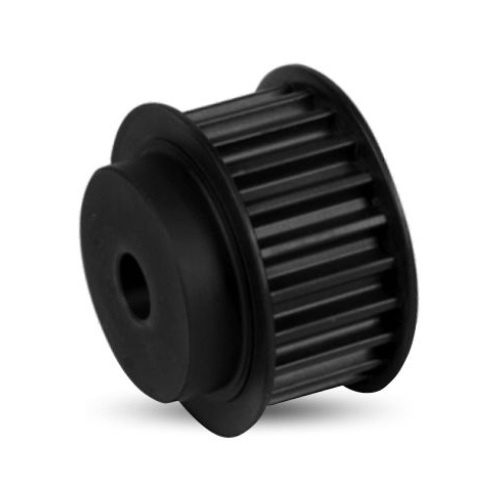

Современный зубчатый шкив представляет собой металлическое колесо с расположенными по ободу зубцами. Он состоит из трех основных компонентов:

• Ступица – центральная часть с отверстием, с помощью которого колесо устанавливается на вал.
• Обод – внешняя часть с зубчатым профилем, которая соединяется с приводным ремнем для вращения валов.
• Зубья – выступающие элементы, размер которых соответствует профилю зубчатого приводного ремня. Они соединяются с ремнем, в результате крутящий момент при вращении передается от ведущего вала к ведомому.

Конструкция может быть дополнена бортиками, которые препятствуют соскальзыванию ремня. Это обеспечивает стабильную работу ременной передачи на высоких скоростях или при необходимости передавать энергию на большое расстояние. Шкивы специального назначения могут использоваться в промышленных станках, подъемных механизмах и другом оборудовании, рассчитанном на повышенные нагрузки.

Причины широкого распространения зубчатых шкивов

Зубчатый шкив стал широко распространенным элементом приводных механизмов, он активно применяется в разных направлениях машиностроения. Активное использование для передачи энергии между валами обусловлено несколькими ключевыми преимуществами:

• Точность и синхронность при передаче крутящего момента. С помощью зубчатого ремня и шкива можно гарантировать одновременный запуск вращения ведущего и ведомого вала, минимизировать напрасные потери энергии. Точное вращение особенно важно для механизмов, в которых важна синхронность, например, для станков с ЧПУ, 3D-принтеров и другого высокотехнологичного оборудования.
• Максимальная надежность. Благодаря прочному зацеплению с зубцами шкивы не проскальзывают во время работы передачи даже на высоких скоростях. Надежная конструкция исключает смещение шкива.
• Высокий КПД. Коэффициент полезного действия достигает 98% — это говорит о максимально эффективной передаче энергии.
• Снижение нагрузок на валы и подшипники во время работы. В этом выгодное преимущество перед передачей с использованием клинового шкива, для вращения которого обязательно сильное натяжение ремня. При работе зубчатого шкива сильное натяжение не требуется, это уменьшает механическое воздействие на компоненты передачи и продлевает срок ее использования.
• Отсутствие критических нагрузок. Даже при высоких скоростях вращения механизм с использованием зубчатого шкива будет служить долго, так как он не страдает от чрезмерно высоких нагрузок.
• Невысокий уровень шума во время работы. Зубчатые передачи отличаются плавностью вращения, почти не шумят, поэтому рядом с таким механизмом комфортно находиться. Поскольку нет проскальзывания и рывков, передача работает равномерно и плавно – это дополнительно защищает ее от износа. Снижение шума позволяет использовать такие шкивы в автомобилях, бытовой технике, оргтехнике и многих других устройствах.

Еще одним преимуществом можно назвать устойчивость к изменению нагрузок. Такие передачи подходят для механизмов, которым требуется частый пуск и отключение, а также для тех, где необходимо вращение валов с разной скоростью. Конструкция хорошо противостоит динамическим нагрузкам, не страдает от повышенной вибрации – все это продлевает срок эксплуатации.

Основные разновидности зубчатых шкивов

Производители выпускают широкий спектр зубчатых шкивов: они отличаются шагом зубьев, формой, другими особенностями конструкции. Можно перечислить несколько основных разновидностей и параметров выбора:

Материалы для изготовления зубчатых шкивов

Для производства зубчатого шкива могут использоваться следующие разновидности материалов:

• Сталь. Стальные детали обладают высокой прочностью и износостойкостью, они хорошо противостоят механическим нагрузкам. Кроме того, они способны выдерживать резкие температурные перепады и не боятся сильного нагрева. Минус – подверженность коррозии, поэтому стальные элементы привода не рекомендуется использовать в условиях повышенной влажности.
• Алюминий. Это более легкий металл, обладающий повышенной коррозионной стойкостью. Зубчатые шкивы из алюминия не ржавеют, поэтому выдерживают воздействие влажной среды. По прочности они уступают стальным, поэтому подходят только для механизмов, работающих с невысокими нагрузками.
• Чугунные. Для производства используется серый чугун: он обладает высокой механической прочностью и хорошо противостоит нагрузкам.
• Нейлоновые. Если передача должна использоваться в условиях сильного коррозионного воздействия среды, для нее используются полимерные зубчатые шкивы, изготовленные из нейлона. Они не отличаются высокой прочностью, но долго служат во влажной и химически активной среде.

Выбор подходящего материала будет напрямую зависеть от условий эксплуатации зубчатой передачи. В большинстве механизмов, работающих в стандартных условиях, применяются стальные и чугунные шкивы: они обладают наиболее высокой прочностью и могут долгое время противостоять нагрузкам. Алюминиевые изделия имеют меньшую устойчивость к нагрузкам, но дольше противостоят воздействию влажной среды, поэтому при невысоких скоростях вращения они могут оказаться даже более долговечными.

Способы крепления на валу: параметры выбора

Еще один важный параметр, на который нужно обращать крепление при выборе – способ крепления шкива на валу. По этому показателю можно выделить следующие разновидности:

• С отверстием под расточку. С завода деталь поставляется с небольшим стартовым отверстием, которое растачивается до нужного диаметра непосредственно перед установкой на вал. Это делает шкив универсальным – можно выбирать любое изделие, и уже на предприятии подгонять его под конкретные условия установки.
• С готовым заводским посадочным отверстием. Преимущество – возможность сразу устанавливать шкив на вал без дополнительной расточки. Это ускоряет и упрощает сборку механизма.
• С коническим отверстием для установки быстрозажимной втулки тапербуш. Это самое современное и надежное решение, однако такие шкивы будут стоить дороже из-за необходимости предварительной сложной обработки. Втулка обеспечивает прочную фиксацию на валу, благодаря этому шкив гарантированно не будет соскальзывать даже при больших скоростях вращения.

При выборе оптимального способа крепления на валу нужно учитывать, где и в каких условиях будет использоваться шкив. В нашем каталоге представлены различные варианты, можно подобрать наиболее подходящее решение.

Выбор по виду используемых ремней

Зубчатый шкив используется в паре с приводным ремнем с соответствующим профилем, поэтому при выборе нужно обращать внимание на его параметры. Все виды шкивов можно поделить на три группы в зависимости от совместимости с определенными разновидностями ремней:

• С метрическим профилем. Шкивы подбираются для использования с ремнями, в которых шаг между зубьями измеряется в метрической системе.
• С дюймовым профилем. Их используют совместно с ремнями, размер которых измеряется в дюймах.
• С ремнями Poly Chain. Они имеют специальную форму зуба, поэтому требуют работы в паре со специальными разновидностями ремней.

Каждый шкив является компонентом передачи, поэтому подбирается в соответствии с особенностями ремня, с которым ему предстоит работать, точное совпадение профилей до миллиметра обеспечивает работу механизма без проскальзывания, преждевременного износа и внезапных неполадок.

Выбор в зависимости от формы зуба

Приводные ремни различаются по форме зубца и шагу между ними – от этого зависит выбор шкива с соответствующими параметрами. Различают следующие разновидности профилей:

• Зубчатые шкивы с трапециевидной формой зуба. К ним относятся профили XL, L, H, XH, XXH (дюймовые) и T, AT (метрические). Соответственно выбирается ремень с аналогичной формой и размерами выступов.
• Шкивы, имеющие округлую форму зубца. В их числе, например, изделия с формой HTD.
• Шкивы Poly Chain для соответствующих ремней. Они обладают зубцом специальной запатентованной формы.

При выборе подходящего зубчатого шкива также нужно обращать внимание на его диаметр, особенности конструкции, наличие бортиков для предотвращения соскальзывания и другие параметры. В зависимости от ширины ремня выбирается соответствующая ширина зубчатой поверхности обода. В результате новый шкив будет идеально подходить для установки в передаточный узел конкретного механизма.

В каталоге на нашем сайте представлена подробная информация по каждой модели зубчатого шкива – это позволит выбрать наиболее подходящее решение. При необходимости воспользуйтесь консультационной помощью наших специалистов.

Сфера применения

Зубчатые шкивы необходимы для передачи крутящего момента между ведущим и ведомым валом. Такой шкив подходит для агрегатов, где требуется вращение без проскальзывания, а также большие значения передаточных отношений. Во время работы такого механизма не требуется большое напряжение, соответственно, нагрузка на валы и опоры будет меньше. Выгодные эксплуатационные характеристики позволили использовать такие детали в самых разных отраслях: они нашли применение практически во всех направлениях машиностроения.

В каталоге товаров на сайте представлены разные продукты данной категории, которые широко используются в таких сферах:

• Автомобилестроение. Зубчатые шкивы активно применяются при производстве автомобилей благодаря устойчивости к износу, способности долгое время противостоять нагрузкам, а также относительно тихой работе.
• Машиностроение. Такие шкивы широко применяются в станкостроении, самолетостроении, производстве спецтехники и многих других отраслях, так как они выдерживают высокие нагрузки и долго служат, не требуя постоянной смазки и обслуживания.
• Легкая и тяжелая промышленность (пищевая, текстильная, полиграфическая и др.). Зубчатые шкивы стали универсальным элементом, с помощью которого можно передавать энергию даже на большие расстояния.
• Изготовление конвейерных лет. Зубчатые шкивы используются для конвейеров, так как обеспечивают стабильное движение транспортерной ленты.
• Производство оргтехники. Передача с использованием зубчатого ремня и шкива обеспечивает стабильное движение без рывков и проскальзывания, это важно для качества печати.

Перечислены только основные сферы применения. Передачи с использованием зубчатых компонентов получили повсеместное распространение благодаря высокой надежности. С помощью нашего каталога можно подобрать подходящие комплектующие для успешного решения любой задачи.

Каждый наш клиент в Москве и Санкт-Петербурге получает высокий уровень сервиса и приятные цены. Наша компания напрямую сотрудничает с крупными изготовителями России и зарубежья, поэтому все виды продукции можно приобрести без посредников. На сайте представлен большой выбор зубчатых шкивов итальянского производства: такие детали изготовлены в строгом соответствии с европейскими стандартами, что гарантирует максимальную точность.

Почему удобно заказать у нас?

В нашем интернет-магазине можно купить зубчатые шкивы с доставкой на выгодных условиях. Компания «Мир привода» поставляет компоненты приводных механизмов с широким диапазоном типоразмеров: вы можете выбрать изделия, подходящие по всем параметрам. Предоставляется консультационная помощь: наши специалисты помогут найти наиболее подходящие шкивы и ремни для них с учетом всех особенностей работы привода.

Наша компания гарантирует безупречное качество каждой детали. Мы на постоянных условиях закупаем комплектующие у проверенных поставщиков, каждая партия проходит проверку. Чтобы сделать заказ, добавьте товар в корзину и оформите покупку на сайте.

Вы можете выбрать удобный способ оплаты и доставки. Товар можно забрать самостоятельно на складе, который находится в Санкт-Петербурге. В пределах КАД доставка осуществляется в течение двух дней, цена составляет всего 500 руб. По другим адресам отправка заказа осуществляется транспортными компаниями. При расчете стоимости учитывается вес и объем товара, а также адрес, куда нужно доставить заказ.
