Клиновые шкивы

В интернет-магазине «Мир привода» вы можете купить клиновые шкивы для приводных ремней, применяемых для различных машин и механизмов. Они получили широкое распространение в машиностроении и других отраслях, так как с их помощью можно передавать большой крутящий момент с минимальными потерями энергии. В нашем каталоге представлен широкий выбор шкивов для совместной работы с клиновыми ремнями, можно подобрать изделия с подходящими типоразмерами.

Что такое клиновый шкив?

Шкивы под клиновой ремень являются самым распространенным видом ременной передачи. Изделие представляет собой фрикционное колесо, по ободу которого предусмотрены канавки. Передачу энергии от ведущего шкива ведомому обеспечивают силы трения и механического зацепления шкива и ремня. При их использовании важно, чтобы было обеспечено небольшое расстояние между валами, когда они находятся вертикально или несколько шкивов установлено на валу.

Ременная передача состоит из ведущего и ведомого вала, на который установлены шкивы одного или разных диаметров. Между ними располагается приводной ремень, который прочно соединяется с углублением в шкиве благодаря клиновому профилю. При вращении ведущий вал передает энергию ведомому благодаря вращению шкивов и движению приводного ремня. Такой принцип обеспечивает высокую эффективность передачи и дает возможность минимизировать потери энергии.

Одно из важных преимуществ передачи с клиновым шкивом – устойчивость к внезапным резким остановкам. Если вал неожиданное прекращает вращение или меняет число оборотов, за счет пробуксовки ремня предотвращаются повреждения. Такая особенность позволяет не устанавливать тяжелые громоздкие муфты – это позволяет уменьшить вес и упростить ее конструкцию. Клиновые передачи занимают относительно немного места, что позволило использовать их в том числе для бытовой техники и для других небольших устройств.

Конструктивные особенности и разновидности клиновых шкивов

Шкив представляет собой диск, состоящий из ступицы, которая устанавливается на вал, и обода, в котором предусмотрена клиновидная выемка, которую также называют ручьем. Дополнительно обод может быть снабжен выступающими элементами – ребродами. Они препятствуют соскальзыванию шкива с вала, в результате он может выдерживать вращение на более высоких скоростях.

В зависимости от типа исполнения различают следующие варианты шкивов:

• С конусовидным отверстием для посадки на вал. Оно обеспечивает прочную фиксацию и предотвращает соскальзывание при вращении. Можно выбрать деталь с подходящим диаметром отверстия в соответствии с условиями установки и техническими параметрами механизма.

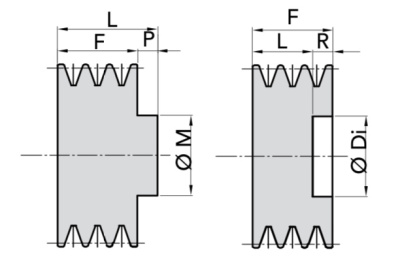

• С отверстием под расточку. Такие шкивы являются универсальными: они могут устанавливаться на вал любого диаметра, так как отверстие растачивается под конкретный размер. Это расширяет возможности установки: можно подготовить требуемый посадочный диаметр для любого вала.

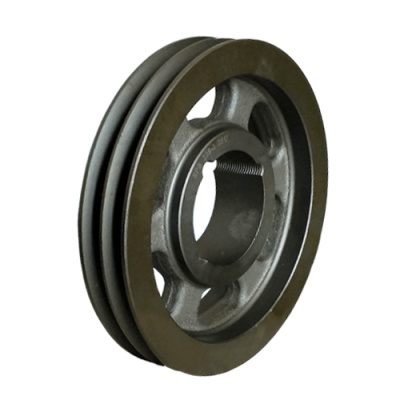

• С конусовидным отверстием для установки с помощью зажимной втулкиtaper bush. Она обеспечивает наиболее прочную фиксацию: шкив будет надежно удерживаться на валу. Специальная втулка предотвращает соскальзывание даже при вращении на высоких оборотах.

Способ установки – важный, но не единственный показатель при подборе подходящих комплектующих. При выборе шкивов нужно обращать внимание еще на несколько важных параметров:

Выбор шкива в зависимости от материала

Материал определяет прочность шкивов для клиновых ремней. Наиболее часто встречаются следующие варианты:

• Серый ковкий чугун. Чугунные шкивы наиболее доступны по цене, кроме того, они обладают высокой механической прочностью и долго противостоят коррозии. Из чугуна изготавливаются фрикционные колеса любого диаметра, они могут иметь один или несколько ручьев. Минусом чугуна можно назвать его невысокую устойчивость к влаге и резким температурным колебаниям – при перепаде температур чугун может треснуть.
• Сталь. Стальные изделия более чувствительны к нагреву и резким перепадам температуры, однако стоимость у них выше, чем у чугунных. Шкивы из стали используются в приводных узлах с наиболее высокими нагрузками: они хорошо противостоят истиранию, могут обрабатываться различными защитными покрытиями.
• Алюминий. Это легкий металл, не подверженный коррозии. Изделия из алюминия не ржавеют, поэтому они способны долго выдерживать воздействие коррозионно активной среды. Однако по механической прочности они существенно уступают стальным и чугунным, поэтому подходят для узлов, работающих с невысокой нагрузкой.
• Пластик. Если узел должен работать в условиях повышенной коррозионной активности среды, шкивы для него изготавливаются из нейлона. Они не обладают высокой прочностью, подходят для небольших нагрузок, рассчитаны на эксплуатацию при повышенной влажности. Нейлон способен выдерживать химически агрессивное действие среды, долго сохраняет первоначальные качества.

При выборе материала нужно учитывать условия, в которых будет использоваться ременная передача. Правильно подобранный шкив будет надежным и долговечным: ему гарантирована продолжительная эксплуатация без слишком быстрого износа.

Выбор подходящего шкива по размеру

Один из самых важных параметров при подборе фрикционного колеса – величина канавки, в которую устанавливается приводной ремень. В мировой классификации существуют следующие виды клиновых шкивов:

• SPZ – шкивы, у которых канавки имеют стандартную ширину 9,7 мм.
• SPA – ширина верхней части канавки составляет 12,7 мм.
• SPB – размер широкой части канавки составляет 16,3 мм.
• SPC – наиболее крупные шкивы, у которых величина рабочей канавки увеличена до 22 мм. Такие детали могут использоваться в механизмах, работающих с наиболее высокой нагрузкой.

Чугунные шкивы при правильном подборе способны выдерживать скорость вращения до 35 м/с по окружности. Дополнительно они могут снабжаться фосфатированным покрытием – это повышает износостойкость ремней и продлевает срок работы механизма. Стальные изделия могут дополняться цинковым защитным слоем для противодействия коррозии.

Дополнительные важные параметры выбора

Чтобы правильно выбрать и купить шкив для клинового ремня, нужно обращать внимание еще на несколько важных параметров:

• Точность изготовления. Чем выше точность, тем больше плавность вращения и тем меньше вибрация при движении шкива. Изделия, изготовленные с высоким классом точности, стоят дороже, однако дополнительные затраты оправданы благодаря более долгой службе механизма.
• Качество центровки. Шкив должен идеально ровно располагаться на валу: даже небольшой перекос приведет к неравномерному распределению нагрузки. Из-за этого детали будут неравномерно изнашиваться, очень скоро узел начнет работать с более высоким уровнем шума.
• Наличие ребер охлаждения. Их присутствие помогает снизить нагрев во время работы, предотвратить преждевременный износ.
• Наличие защитного покрытия. Оно помогает предотвратить окисление, в результате детали служат дольше. Покрытие повышает устойчивость к коррозии и действию химически агрессивной среды.

В нашем каталоге представлены качественные шкивы с точным исполнением – им гарантировано продолжительное безотказное использование. Консультанты компании помогут подобрать детали с идеально подходящими техническими параметрами.

Преимущества использования клиновых шкивов

Клиновые шкивы широко применяются в машиностроении и других отраслях благодаря нескольким преимуществам:

• Плавная и бесшумная работа. Клиноременные передачи являются наиболее комфортными в эксплуатации: при вращении валов уровень шума будет минимальным, в этом одно из важных преимуществ перед цепными передачами.
• Высокая результативность передачи. Клиновый профиль и канавка обеспечивают большую площадь сцепления, что дает возможность минимизировать проскальзывания вала и потерю механической энергии.
• Универсальность. Классическое сечение шкивов позволяет им работать вместе с различными типами клиновых ремней, в том числе с многоручьевыми изделиями.
• Экономичность. Такая передача считается недорогой: компоненты при необходимости можно легко заменить, клиновые приводные ремни остаются одними из самых доступных по стоимости.
• Компактные размеры передаточного узла. С помощью таких шкивов можно передавать большие нагрузки при относительно небольшом осевом расстоянии. Такие шкивы можно использовать в компактных передачах совместно с узкоклиновыми ремнями. Например, их применяют при изготовлении бытовой техники.

Такие преимущества сделали клиноременные передачи одними из самых распространенных в современном машиностроении.

Сфера применения

Шкивы клиновые под втулку тапербуш предназначаются для использования в промышленном оборудовании, включая станки, также они необходимы для силовых агрегатов автомобилей. Можно перечислить несколько наиболее востребованных областей применения:

• Производство тяжелого промышленного оборудования. Клиноременная передача активно используется при изготовлении токарного, фрезерного, деревообрабатывающих и иных станков.
• Производство конвейеров и транспортерных лент. Клиновые ремни и шкивы способны выдерживать высокие нагрузки, что позволяет транспортировать с помощью конвейерной ленты грузы большого веса.
• Изготовление насосного и компрессорного оборудования. Оно может использоваться и на промышленных предприятиях, и в бытовых целях.
• Автомобилестроение и производство спецтехники. Клиноременный принцип передачи используется в газораспределительном механизме автомобилей, также он применяется при изготовлении дорожно-строительной техники.
• Производство лифтов и эскалаторов. Они устойчивы к нагрузкам в том числе благодаря использованию ременной передачи.

Перечислены основные сферы применения клиноременной передачи, в которой используются клиновые шкивы различного типа и диаметра. Выбор зависит от нагрузки, от расстояния между валами, от условий эксплуатации и других особенностей механизма.

Стандарты и маркировка клиновых шкивов

Клиновые шкивы маркируются в соответствии с международным стандартом ISO 9001:2008, его аналогом в России является ГОСТ 1284-89. В маркировке присутствуют следующие показатели:

• Общая высота (Т);
• Ширина изделия (Wp);
• Длина (L) — этот показатель определяется по внутреннему (Li) и внешнему (La) диаметру, а также по протяженности расчетной линии;
• Ширина большого основания. Она определяется с внешней стороны (W);
• Угол клиновидной канавки, в которую будет устанавливаться ремень.

При выборе подходящих деталей нужно обращать внимание на размеры, на указанные в маркировке показатели. Наши консультанты помогут разобраться во всех тонкостях.

Почему удобно заказать у нас?

В нашем интернет-магазине можно купить клиновые шкивыдля ремней на выгодных условиях. Вы можете выбрать наиболее подходящий способ оплаты и доставки.

Забрать товар можно самостоятельно на складе в Санкт-Петербурге. В пределах КАД доставка осуществляется в течение двух дней, цена составляет всего 500 руб.Также возможна доставка транспортными компаниями в Москве и Санкт-Петербурге. При расчете стоимости учитывается вес и объем заказа, а также адрес, по которому нужно доставить покупку.

Компания «Мир Привода» предлагает широкий выбор деталей для промышленного оборудования. В этом разделе каталога можно купить клиновые шкивы. У нас представлены только качественные комплектующие от известных европейских производителей. Клиновые шкивы под профиль ремня: SPZ, SPA, SPB, SPC, XPZ, XPA, XPB, XPC, 3M, 5M, 7M, 11M. Количество ручьев: от 1 до 10 ручьев.

Для оформления заказа позвоните по указанному на сайте номеру телефона. Добавьте товары с требуемыми параметрами в корзину, заполните форму и отправьте запрос онлайн. Наши специалисты рассчитают стоимость покупки и определят оптимальное время доставки.
