Роликовые приводные цепи – важный компонент цепной передачи, с помощью которого передается энергия между ведущим и ведомым валом. Они устойчивы к нагрузкам, долго служат, позволяют передавать энергию с минимальными потерями благодаря низкому коэффициенту трения. Такие цепи подходят для работы на высоких скоростях, что позволяет использовать их в самых разных механизмах в машиностроении и других отраслях промышленности. ООО «Мир привода» предлагает широкий выбор роликовых цепей с различными типоразмерами: оформите заказ по доступным ценам.
Конструктивные особенности

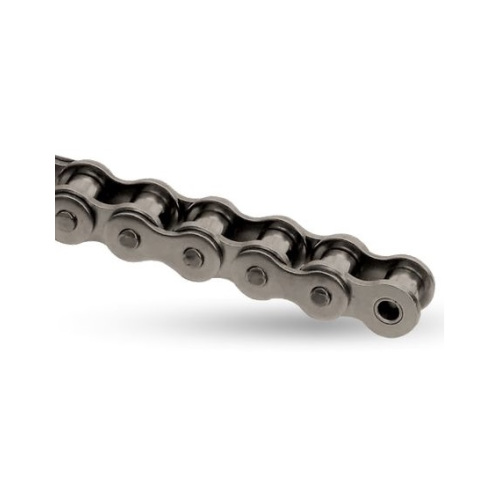

Приводная цепь роликового типа состоит из повторяющихся внутренних и внешних звеньев, обеспечивающих ей минимальное трение при совместной работе с приводными звездочками. Такая цепь состоит из следующих конструктивных элементов:
- Внутренние и внешние пластины. Стальные пластины соединяются валиками и втулками, образуют прочный каркас цепи и обеспечивают ей устойчивость к нагрузкам.
- Втулки. Этот компонент обеспечивает подвижное соединение звеньев, придает цепи гибкость.
- Неподвижные валики. Их задача – соединение наружных и внутренних пластин, в результате цепь приобретает прочность.
- Ролики. Это подвижный вращающийся элемент, непосредственно контактирующий со звездочкой. Ролики прокатываются по зубу звездочки при ее вращении: это позволяет максимально эффективно передавать энергию между валами – трение будет минимальным, по сравнению со скольжением. Ролики непосредственно контактируют с зубцами звездочки и со временем изнашиваются – компоненты цепи приходится периодически менять.
В процессе работы привода цепь соединяет звездочки, установленные на ведущий и ведомый вал. Ведущий вал вращается, поворот звездочки запускает движение цепи, и она вращает ведомый вал, тем самым обеспечивая передачу энергии. Ролик прокатывается по звездочке, в результате передача работает с высоким КПД.
Производство роликовых и втулочных цепей ведется по стандарту ГОСТ 13568-2017. Он устанавливает требования качества, типоразмеры изделий, в стандарте детально зафиксированы конструктивные особенности. В нашем каталоге представлены цепи различных типов, изготовленные в строгом соответствии с нормативами.
Типы роликовых цепей
Роликовые цепи принято классифицировать по нескольким параметрам. Они могут быть:
- Однорядными. Это наиболее простая по конструкции цепь, она имеет один ряд звеньев и предназначена для соединения типовых однорядных звёздочек. Это самый распространенный тип цепей, они активно применяются в различных видах приводов.
- Многорядные цепи. Они могут быть двухрядными, трехрядными, четырехрядными. Как следует из названия, они состоят из двух или более рядов звеньев – это обеспечивает изделию повышенную прочность и устойчивость к нагрузкам. В многорядных цепях используются валики увеличенной длины – это дает возможность фиксировать несколько рядов роликов.
- Цепи ПРИ, оснащенные изогнутыми пластинами. Они обладают особой конструкцией, позволяющей использовать нечетное количество звеньев. Изогнутые пластины повышают устойчивость к ударным нагрузкам и позволяют использовать приводную цепь для работы в сложных условиях.
- Разборные и неразборные цепи. У разборных изделий пластина с одной или с двух сторон фиксируется шплинтом или штифтом – это дает возможность быстро разобрать цепь при необходимости, увеличить или уменьшить количество звеньев.
Также выделяют специальные роликовые цепи, разработанные для использования в особых условиях. Они могут быть изготовлены из материалов с повышенной коррозионной стойкостью, могут обладать усиленной жаропрочностью. На предприятиях пищевой отрасли применяются специальные цепи из нержавеющей стали: они соответствуют требованиям гигиеничности и не разрушаются коррозией при контакте с агрессивной средой.
Причины популярности роликовых цепей в машиностроении
Цепные приводы рассчитаны на более высокие нагрузки, по сравнению с приводами, где для передачи энергии используются ремни. Они приобрели широкую популярность во многих отраслях машиностроения по нескольким причинам:
- Высокая надежность. Они устойчивы к нагрузкам, хорошо противостоят интенсивному механическому воздействию. Привод способен передавать высокий крутящий момент, что позволяет использовать его для механизмов с высокими скоростями работы.
- Плавность вращения звездочек. Цепи работают равномерно, без рывков и проскальзывания – это обеспечивает плавность движения звездочек.
- Износостойкость. Цепи поставляются в заводской смазке для предотвращения коррозии и уменьшения трения. Это повышает их надежность, продлевает срок службы, увеличивает устойчивость к интенсивным нагрузкам.
- Ремонтопригодность. Даже если какое-либо звено получит повреждения во время работы механизма, его можно будет быстро заменить на новое. В местах с повышенными вибрационными и ударными нагрузками могут использоваться разборные цепи – их можно быстро восстановить при повреждении. На нашем сайте можно приобрести как цепи в сборе, так и отдельные звенья для быстрого ремонта.
- Универсальность. Можно найти подходящий вид цепей для использования в любых условиях.
Такие качества обеспечили роликовым цепям постоянный спрос в различных промышленных отраслях. Для каждого механизма можно подобрать изделие с подходящими параметрами.
Где применяются роликовые цепи?
Основная задача роликовых цепей – передача механической мощности в различных видах техники, в том числе в транспорте и промышленном оборудовании. Можно перечислить основные направления эксплуатации:
- Производство транспортных средств. Цепи такого типа применяются в передаточных механизмах автомобилей, велосипедов, также они используются при сборке мотоциклов.
- Сборка сельскохозяйственной техники. Роликовые цепи могут использоваться при производстве тракторов, комбайнов и иной спецтехники. Такие изделия отличаются повышенной устойчивостью к нагрузкам.
- Сборка промышленного оборудования. Цепные приводы используются в металлообрабатывающих станках, в конвейерах, при производстве печатных машин, погрузчиков и многих других видов оборудования.
- Нефтегазовая и горнодобывающая отрасль. Цепи могут использоваться для увеличения надежности приводов оборудования, используемого для добычи полезных ископаемых.
- Сборка элеваторов и другого транспортерного оборудования. Для него используются цепи с увеличенной длиной звена.
В перечень вошли основные направления использования роликовых цепей, в него можно включить еще десятки сфер применения цепных приводов. Они получают все большее распространение благодаря надежности, износостойкости, стойкости к механическим нагрузкам.
Ключевые параметры выбора
| Цепь ISO | P | b1, min | d2, | d1, max | Lc, max | g, max | f | кг/м | caric..rott | |
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | мм | мм | мм | мм | см2 | = | N. min | |
| Цепь 04B-1 | 6 | - | 2,80 | 1,85 | 4,00 | 7,4 | 5,00 | 0,07 | 0,12 | 2,800 |
| Цепь 05B-1 | 8 | - | 3,00 | 2,31 | 5,00 | 8,6 | 7,11 | 0,11 | 0,18 | 4,700 |
| Цепь 06B-1 | 9,525 | 3/8 | 5,72 | 3,28 | 6,35 | 13,5 | 8,26 | 0,28 | 0,41 | 8,200 |
| Цепь 08B-1 | 12,7 | 1/2 | 7,75 | 4,45 | 8,51 | 17,0 | 11,81 | 0,50 | 0,70 | 16,400 |
| Цепь 10B-1 | 15,875 | 5/8 | 9,65 | 5,08 | 10,16 | 19,6 | 14,73 | 0,67 | 0,95 | 20,500 |
| Цепь 12B-1 | 19,05 | 3/4 | 11,68 | 5,72 | 12,07 | 22,7 | 16,13 | 0,89 | 1,25 | 26,500 |
| Цепь 16B-1 | 25,4 | 1 | 17,02 | 8,28 | 15,88 | 36,1 | 21,08 | 2,10 | 2,70 | 52,500 |
| Цепь 20B-1 | 31,75 | 1 1/4 | 19,56 | 10,19 | 19,05 | 43,2 | 26,42 | 2,95 | 3,60 | 85,500 |
| Цепь 24B-1 | 38,1 | 1 1/2 | 25,40 | 14,63 | 25,40 | 53,4 | 33,40 | 5,54 | 6,70 | 153,900 |
| Цепь 28B-1 | 44,45 | 1 3/4 | 33,99 | 15,90 | 27,94 | 65,1 | 37,08 | 7,40 | 8,30 | 180,000 |
| Цепь 32B-1 | 50,8 | 2 | 30,99 | 17,81 | 29,21 | 67,4 | 42,29 | 8,11 | 10,50 | 230,000 |
Производители выпускают широкий спектр роликовых цепей с различными техническими параметрами – это позволяет выбрать подходящий вариант для решения любой технической задачи. При выборе нужно обращать внимание на следующие основные характеристики:
- Шаг цепи. Так называют расстояние между центральными точками валиков в соседних звеньях. Этот шаг является одним из главных параметров, он обязательно прописывается в маркировке цепи. Он используется при выборе подходящей звездочки.
- Количество рядов. В маркировке указывается, является ли цепь однорядной или многорядной.
- Нагрузочная способность. Она обозначается латинской буквой Q и указывает на предельную разрушающую нагрузку цепи, то есть нагрузку, которую она способна выдержать.
- Совместимость по стандарту. В России используется стандарт ГОСТ 13568-2017, в европейских странах и Северной Америке принято использовать стандарты ISO 606/DIN 8187 или ANSI B29.1M. При выборе нужно убедиться в совместимости изделий при замене, чтобы не возникло проблем с установкой.
- Длина цепи. Она прописывается в технической документации. В уже собранных изделиях всегда используется четное количество звеньев, за исключением цепей с изогнутой формой пластин.
- Диаметр ролика и расстояние между внутренними пластинами. Эти параметры указываются на чертежах и прописываются в спецификации на изделие.
При выборе также нужно учитывать условия эксплуатации цепей. Если ее предстоит использовать в условиях агрессивной среды или повышенной температуры, нужно подобрать изделия с соответствующим защитными параметрами. Чтобы подобрать совместимые цепи по российскому, европейскому или американскому стандарту, можно использовать специальные таблицы, где изделия подобраны по ключевым параметрам.
Особенности подбора и использования приводных цепей
Цепи ASA, ANSI (Американский стандарт)
| Цепь ANSI | P | b1, min | d2, | d1, max | Lc, max | g, max | f | кг/м | caric..rott | |
|---|---|---|---|---|---|---|---|---|---|---|
| мм | дюйм | мм | мм | мм | мм | мм | см2 | = | N. min | |
| Цепь 35-1 | 9,525 | 3/8 | 4,77 | 3,58 | 5,08 | 13,2 | 9,05 | 0,27 | 0,31 | 7,350 |
| Цепь 40-1 | 12,7 | 1/2 | 7,95 | 3,96 | 7,92 | 17,8 | 12,08 | 0,44 | 0,61 | 12,900 |
| Цепь 50-1 | 15,875 | 5/8 | 5,93 | 5,08 | 10,16 | 21,8 | 15,09 | 0,70 | 1,01 | 20,200 |
| Цепь 60-1 | 19,05 | 3/4 | 12,70 | 5,94 | 11,91 | 26,9 | 18,08 | 1,06 | 1,47 | 28,900 |
| Цепь 80-1 | 25,4 | 1 | 15,88 | 7,92 | 15,88 | 33,5 | 24,13 | 1,79 | 2,57 | 51,300 |
| Цепь 100-1 | 31,75 | 1 1/4 | 19,05 | 9,53 | 19,05 | 41,1 | 31,18 | 2,62 | 3,73 | 80,200 |
| 120-1 | 38,1 | 1 1/2 | 25,40 | 11,10 | 22,23 | 50,8 | 36,20 | 3,94 | 5,50 | 115,000 |
| 140-1 | 44,45 | 1 3/4 | 25,40 | 12,70 | 25,40 | 54,9 | 42,24 | 4,72 | 7,50 | 156.300 |
| Цепь 160-1 | 50,8 | 2 | 31,75 | 14,27 | 28,58 | 65,5 | 48,26 | 6,50 | 9,70 | 205,500 |
В Россию поставляется самое разнообразное иностранное оборудование с приводными цепями – оно может собираться на территории Европы, Азии, США и т.д. Из-за этого могут возникать сложности в подборе подходящих цепей для замены изношенных компонентов. Все модели цепей подбираются в соответствии с шагом звездочек – даже небольшое расхождение может привести к быстрому износу компонентов привода.
Чтобы продлить срок службы приводных цепей, их необходимо регулярно обслуживать. Звенья требуется периодически очищать от загрязнений и обрабатывать смазочными материалами – это позволит уменьшить трение и снизить износ компонентов. Если поверхность была сильно загрязнена, перед проведением обслуживания цепи промывают растворителями, также для промывки можно использовать водный раствор ПАВ. Для обслуживания применяются консистентные смазки – они способны проникать внутрь звеньев и эффективно смазывать движущиеся поверхности для противодействия трению.
Внешняя сторона цепи должна быть сухой – для этого ее тщательно протирают. Поддержание чистоты помогает предотвратить оседание пыли на поверхности, в результате цепь прослужит значительно дольше и будет лучше справляться с нагрузками. В процессе эксплуатации состояние компонентов привода нужно периодически проверять – любой механизм со временем изнашивается, это приводит к усилению шума, увеличенной вибрации и потере энергии.
Для увеличения рабочего ресурса в процессе эксплуатации цепей можно использовать специальные кожухи – они будут закрывать изделия, предотвращать проникновение в подвижные звенья пыли и грязи. Если цепи предстоит использовать в сложных условиях, они дополняются специальными сальниками – такие уплотнительные элементы оберегают движущиеся компоненты от проникновения загрязнений.
Важно понимать, что использование сальников уменьшает гибкость привода, поэтому приходится выбирать цепи с большим шагом и звездочки увеличенного диаметра. Это уменьшает возможности применения, нужно предварительно консультироваться со специалистами о возможности использования такого технического решения.
