Сферический подшипник – это одна из разновидностей подшипников, предназначенная для установки на вал для обеспечения свободного вращения с минимальным трением. От других типов он отличается особенностями конструкциями, продолжительным сроком службы, высокой надежностью. Компания «Мир привода» предлагает выбрать по каталогу сферические шариковые и роликовые подшипники с различными типоразмерами, можно найти оптимальный вариант для работы любого механизма. Также в продаже представлены сферические подшипники скольжения
Конструктивные особенности

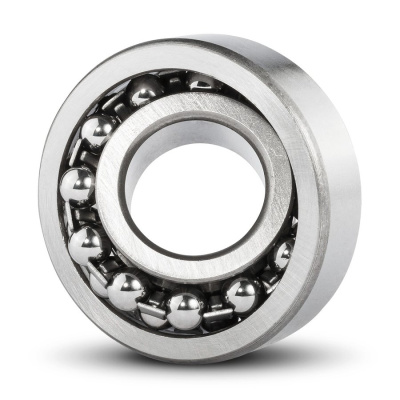

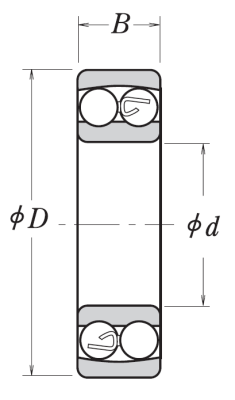

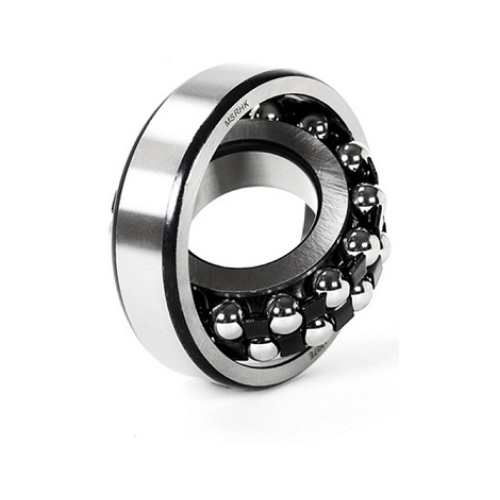

Шариковый или роликовый сферический подшипник – это элемент, предназначенный для установки во вращающихся узлах машин и механизмов, работающих в условиях высокого осевого смещения либо обладающих неровными контактными поверхностями. Такие подшипники состоят из двух ключевых элементов:
- Наружное кольцо с поверхностью закруглённой формы. Оно дополняется кольцевой канавкой для смазки и смазочным отверстием на посадочной поверхности;
- Внутреннее кольцо с установленными телами качения. Для этой цели могут использоваться металлические шарики или специальные бочкообразные ролики. У большинства моделей таких подшипников два ряда роликов – это позволяет выдерживать усиленные нагрузки и компенсировать угловое смещение. Тела качения установлены в обойму из прочного материала, она устойчива к постоянным нагрузкам.
Внутреннее кольцо имеет стандартную цилиндрическую форму для посадки на вал. В конструкции могут быть предусмотрены направляющие кольца, предотвращающие сильное смещение.
Особенности конструкции тел качения
В сферических подшипниках используются специальные тела качения: они могут быть выполнены в виде шариков или специальных бочкообразных роликов – они могут быть симметричными или асимметричными. Выпуклая поверхность роликов плотно прилегает к дорожкам качения, за счет этого напряжение равномерно распределяется. Повышается грузоподъемность подшипников, они становятся более устойчивыми к механическому воздействию.
Существуют сферические роликовые подшипники с усиленным исполнением. Их внешний диаметр составляет до 320 мм, в конструкцию установлены удлиненные ролики, а на внутреннем кольце нет среднего борта. Может быть предусмотрен цельный сепаратор из латуни. В котором гнезда для роликов расположены в шахматном порядке. Такая конструкция способствует более равномерному распределению нагрузки, поэтому подшипник становится более устойчивым к нагрузкам.
Материалы для производства сферических подшипников и варианты конструкции
Большинство подшипников сферического типа изготавливается из низкоуглеродистой или легированной стали, она может быть хромированной для повышения устойчивости к коррозии. Сталь может подвергаться закалке, в результате которой она приобретает повышенную температурную стойкость.
В зависимости от конструкции различают следующие типы:
- Открытые подшипники. Они оснащены окружной канавкой и несколькими отверстиями для подачи смазки. Особенностью конструкции являются уплотнения, изготовленные из армированного нитрилбутадиенового каучука. Такой уплотнитель дает возможность гасить вибрацию, в результате подшипник меньше страдает при высоких вибрационных нагрузках.
- Подшипники на втулках. Эта разновидность снабжается закрепительной втулкой, благодаря которой она надежно устанавливается и прочно фиксируется на валу.
- Однорядные подшипники. Это относительно редкая разновидность, оснащенная не двумя, а одним рядом тел вращения. Такие подшипники рассчитаны на очень небольшие размеры, но они обладают компактными размерами. Они могут использоваться там, где нет возможности установить двухрядный сферический подшипник.
Выбор конструкции зависит от места установки. У каждой разновидности есть свои плюсы, поэтому нужно учитывать особенности эксплуатации.
Основные плюсы сферических подшипников
Можно перечислить несколько ключевых преимуществ сферических подшипников:
- Способность компенсировать угловые смещения вала во время работы механизма. В результате вал не превышает пределов смещения, механизм продолжает работать безотказно.
- Высокая точность движения во время работы. Использование таких подшипников помогает уменьшить напрасные затраты энергии, оптимизировать работу механизма и уменьшить износ деталей.
- Стойкость к повышенной температуре и влажности. Такие подшипники изготавливаются из износостойких материалов, способных долго противостоять разрушительному действию среды.
- Возможность эксплуатации в тяжелых условиях. Это грузовые машины, промышленное оборудование, железнодорожные вагоны и многое другое.
- Возможность работы на высоких скоростях. Особенно это касается шариковых подшипников: они минимизируют трение при интенсивном вращении и помогают значительно увеличить его скорость с минимальным износом поверхностей деталей.
- Способность к самовыравниванию. Самоустанавливающиеся роликовые подшипники при монтаже позволяют компенсировать отклонения до 2-3° от оси угла вращения. В результате посадка становится более точной, что позволяет уменьшить износ деталей и продлить срок службы механизма.
Правильно выбранные подшипники будут успешно справляться с нагрузками, им гарантирована продолжительная безотказная эксплуатация.
Сфера использования сферических подшипников
Основная особенность сферических подшипников – способность компенсировать угловое несовпадение осей и при этом работать в условиях высоких нагрузок. Такие качества обеспечили им широкое применение сразу в нескольких направлениях машиностроения:
- Тяжелое машиностроение. Подшипники этого типа могут использоваться для установки в прессах, дробилках, прессах и другой технике, которая должна выдерживать интенсивную вибрацию и постоянные большие нагрузки. Благодаря способности к самоустановке износ замедляется, узлы вращения получают возможность работать долго и безотказно.
- Энергетическая отрасль. Сферические втулки скольжения могут использоваться для изготовления генераторов. Насосов и турбин, от которых требуется повышенная стойкость к нагрузкам. Благодаря сферическим подшипникам роторы могут вращаться на высоких скоростях и долго не изнашиваться.
- Автомобилестроение. Основное применение сферических подшипников – изготовление рулевого механизма, а также подвески, трансмиссии и других узлов, которые подвергаются интенсивному механическому воздействию.
- Производство горнодобывающей техники и строительных подъемных механизмов. Для такого оборудования важна повышенная износостойкость, а также устойчивость к повышенным вибрациям.
- Сборка тяжелых сельскохозяйственных машин. Это комбайны, молотилки, тракторы и другое оборудование.
Перечислены далеко не все отрасли, в которых могут использоваться сферические подшипники. Такие детали предназначены для установки в узлах вращения, которые предстоит работать на высоких скоростях, в условиях осевых смещений и усиленной вибрации. Правильный выбор подшипников продлевает срок работы узлов вращения, предотвращает преждевременный износ.
Как выбрать сферический подшипник? Основные параметры
Среди всего многообразия конструкций сферических подшипников может быть непросто выбрать идеально подходящий элемент, рассчитанный на высокие нагрузки. При выборе детали нужно учитывать несколько обязательных параметров:
- Посадочный диаметр. Размер отверстия выбирается в соответствии с диаметром вала, на который будет устанавливаться подшипник.
- Тип нагрузки. Она может быть радиальной, осевой, вибрационной – для каждого типа можно подобрать наиболее устойчивый подшипник. Сферические детали хорошо противостоят нагрузкам всех типов и компенсируют осевые смещения, поэтому они могут устанавливаться в местах с высоким риском неполной соосности.
- Грузоподъемность. Это значение нагрузки, которую предстоит выдерживать подшипнику во время работы. Наиболее высокой грузоподъемностью обладают роликовые сферические подшипники.
- Предел скорости вращения. Разные подшипники выдерживают разное число оборотов: чрезмерная нагрузка приведет к ускоренному износу детали и ее быстрому разрушению.
- Рабочая среда. При выборе необходимо учитывать, в каких условиях предстоит работать подшипнику. Например, если он будет установлен во влажной среде с постоянным коррозионным воздействиям, лучше выбрать изделие из хромированной или нержавеющей стали. Если же он будет подвергаться интенсивному нагреву, стоит обратить внимание на детали из закаленной жаростойкой стали.
- Размеры. От габаритов зависят возможности установки в различных машинах и механизмах – можно выбрать оптимально подходящее решение.
В каталоге представлены подробные характеристики подшипников каждого типа – это позволит подобрать оптимально подходящий вариант. При необходимости воспользуйтесь услугами наших консультантов: специалист поможет выбрать подшипник с учетом требований к износостойкости и условий эксплуатации.
Что такое шаровые подшипники скольжения?
Одной из разновидностей таких элементов является самовыравнивающийся сферический подшипник скольжения, в конструкции которого не используются металлические тела качения. Они состоят из внутреннего и наружного кольца с закруглением: такие кольца могут смещаться и вращаться друг относительно друга. Уменьшение трения достигается за счет смазки поверхностей.
Сферические подшипники скольжения устанавливаются по следующей схеме: внутреннее кольцо монтируется на вал, а внешнее устанавливается в корпус детали, которой требуется передать вращение. Особая конструкция допускает осевое вращение внутреннего кольца, относительно внешнего – это позволяет компенсировать смещения, возникающие во время работы механизма. В зависимости от конструкции такие подшипники принято делить на 2 типа:
- Обслуживаемые. В конструкции предусмотрено отверстие для добавления смазки – это позволяет эффективно снижать трение и увеличивать срок работы элемента.
- Необслуживаемые. Такие изделия не требуют добавления смазки: она заправляется один раз на весь период эксплуатации подшипника.
Шаровый подшипник скольжения помогает компенсировать осевые смещения при работе механизма, а также уменьшает уровень шума во время работы, минимизирует трение и повышает КПД. Такие элементы продлевают срок работы вращающихся углов, особенности конструкции дают возможность повысить стойкость к нагрузкам.
Выбор между подшипниками скольжения и качения зависит от условий эксплуатации. Второй тип работает с более низким уровнем шума – это снижает громкость работы узла вращения. Однако подшипники качения рассчитаны на более высокие скорости, они будут более износостойкими и долговечными.
Где купить качественные износостойкие подшипники?
Компания «Мир привода» предлагает широкий выбор сферических подшипников различных типов и назначения. Для каждого подвижного узла вращения можно подобрать детали с оптимально подходящими параметрами. В нашем каталоге представлена продукция российских и иностранных изготовителей с указанием подробных характеристик. Цена будет зависеть от технических характеристик, возможностей использования, а также от размеров поставок. Постоянным клиентам предоставляются скидки.
Выберите подходящие подшипники по каталогу и оформите заказ с быстрой доставкой курьером по Москве и Санкт-Петербургу, также можно выбрать самовывоз со склада. Предлагается доставка по России транспортными компаниями. Чтобы получить дополнительную информацию по условиям заказа и подбору подходящих подшипников, позвоните по указанным номерам ил оставьте запрос на сайте.
