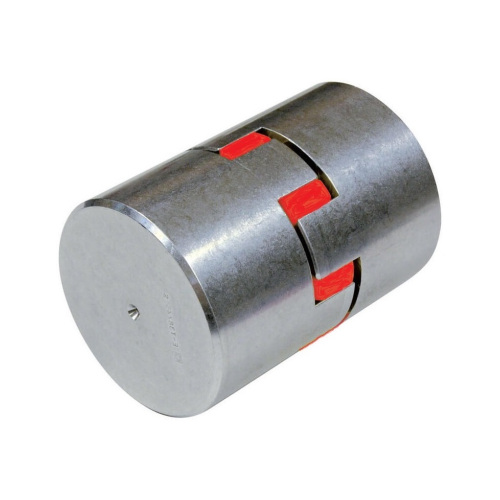

Кулачковая муфта – деталь, с помощью которой передается крутящий момент между валами. Наличие упругого элемента в виде эластичной звездочки позволяет компенсировать небольшое осевое смещение, смягчить ударные нагрузки и устранить вибрацию, возникающую во время работы привода. На нашем сайте можно заказать кулачковые муфты с требуемыми техническими параметрами, чтобы получить надёжные износостойкие детали. Большой выбор позволит выбрать детали для установки в любое промышленное оборудование – предлагаются различные варианты конструктивного исполнения.
Что такое кулачковая муфта и как она устроена?
Кулачковая муфта – это элемент соединения пары ведущего и ведомого вала, с помощью чего обеспечивается передача механической энергии от двигателя к исполнительному механизму. Это может быть насос, компрессор, промышленный станок и другая техника. Эластичная звездочка, установленная в муфту, дает возможность минимизировать радиальные, осевые и комбинированные отклонения валов, в результате они поддерживаются в правильном положении для максимальной эффективности работы узла вращения.
В конструкции кулачковой муфты присутствуют следующие основные элементы:
- Две ступицы-полумуфты, изготовленные из прочного износостойкого материала. Они могут быть выполнены из стали, алюминия, чугуна – надежные материалы помогают муфте выдерживать повышенную нагрузку.
- Центральное отверстие, с помощью которого муфта крепится на валу. Для ее фиксации может использоваться шпонка, винт или зажимная втулка.
- Выступы-кулачки на торцевой поверхности полумуфт. Они расположены так, чтобы выступы на одной поверхности прилегали к пазам на второй – это обеспечивает наиболее прочную фиксацию и отсутствие смещения.
- Упругий элемент, выполненный из эластомерного материала. Обычно он изготавливается из резины или полиуретана. Внутренняя звездочка устанавливается между полумуфтами, ее конструкция соответствует выступам-кулачкам. Задача этого элемента – компенсация вибрации, устранение отклонений в соосности валов.
Кулачковая муфта с дополнительной упругой вставкой повышает надежность механизма, предотвращает преждевременный износ деталей, гарантирует правильное положение ведущего и ведомого вала во время работы привода с высокими нагрузками. Ее установка помогает предотвратить поломки промышленного оборудования, предотвращает внезапный выход станков из строя.
Как работает кулачковая муфта?
Во время работы привода крутящий момент передается от ведущего вала через кулачки муфты к ведомому валу. Он проходит через упругую эластомерную вставку, что дает возможность убрать вибрационные колебания и уменьшить динамическую нагрузку на ведомый вал. Между собой полумуфты в контакт не вступают: вся нагрузка приходится на эластомерную вставку между ними.
Установленная между полумуфтами звездочка демпфирует и поглощает поступающие ударные воздействия – это дает возможность компенсировать энергию удара и вибрации. В результате валы служат намного дольше, ведомый вал получает защиту от избыточных динамических нагрузок.
Еще одна задача упругой эластомерной вставки – компенсация смещения валов друг относительно друга. Гибкий упругий материал позволяет частично компенсировать нарушения в соосности. В результате система с приводными валами будет работать безотказно. Если в результате продолжительного механического воздействия упругий элемент даже будет полностью разрушен, полумуфты будут контактировать друг с другом. Они входят в зацепление без демпфирования, в результате крутящий момент может в некоторое время передаваться в аварийном режиме.
Разъемная конструкция кулачковой муфты дает возможность заменить изношенную упругую звездочку без полного демонтажа системы. Конструкция позволяет просто отодвинуть полумуфты друг от друга и получить доступ для удаления изношенной звездочки.
Где могут использоваться кулачковые муфты?
Основная сфера применения кулачковой муфты – систем привода, работающие в условиях высоких механических нагрузок, постоянной вибрации и небольшого смещения осей валов. Использование специальной муфты дает возможность увеличить срок работы механизма, предотвратить его преждевременный износ даже при длительной работе в сложных условиях.
Можно перечислить основные разновидности оборудования, в конструкции которого применяются кулачковые муфты:
- Насосы и вентиляторы. Такое оборудование постоянно работает с высокими динамическими нагрузками, поэтому вибрация может привести к смещению осей ведущего и ведомого вала привода. Установка специальной кулачковой муфты с демпфирующим элементом продлевает срок службы и предотвращает поломки, так как надежно удерживает валы в требуемом положении.
- Редукторы и мотор-редукторы. Кулачковая муфта применяется для соединения электродвигателя с редуктором, также она может использоваться при соединении ведущего вала редуктора с ведомым валом исполнительного механизма. Соединение через упругую звездочку не только обладает более высокой надёжностью, но и работает с низким уровнем шума.
- Конвейерные системы, применяемые в различных промышленных отраслях. Использование кулачковых муфт особенно важно при запуске конвейера, так как они предотвращают резкие рывки конвейерной ленты и повреждение продукции. Муфты такого типа также могут использоваться для подъёмного оборудования, различных транспортеров, применяемых на промышленных объектах. Они могут работать в приводах, рассчитанных на высокую нагрузку.
- Печатные станки и другое полиграфическое оборудование. Использование специальных соединительных муфт повышает надежность станков и продлевает срок их использования.
- Общепромышленное оборудование. Это могут быть мешалки, печатные станки, обрабатывающие станки и многое другое. Применение кулачковых муфт повышает надежность эксплуатации такого оборудования, предотвращает преждевременный износ. Они могут использоваться в различных условиях, в том числе в среде с повышенной коррозионной активностью.
Конструкция муфт делает ее универсальным решением для работы с различными типами общепромышленного и специализированного оборудования. С помощью такого элемента можно повысить надежность техники, а также обеспечить баланс между эффективной передачей крутящего момента и предотвращением чрезмерных нагрузок.
Однако такие муфты не предназначены для использования в механизмах, где требуется повышенная точность расположения валов с нулевым люфтом.
В чем преимущества кулачковых муфт с упругими звездочками?
Широкое применение муфт с упругим центральным элементом обусловлено несколькими преимуществами:
- Простая надежная конструкция. Муфта состоит всего из нескольких элементов, которые надежно фиксируются друг к другу и передают большой крутящий момент с минимальным износом.
- Простота обслуживания. Если эластичная вставка была сильно изношена, ее легко заменить – это полностью восстанавливает работоспособность муфты. Если же вставка была полностью разрушена, муфта будет продолжать работать некоторое время в аварийном режиме.
- Обеспечение электроизоляции между валами. В качестве прокладки используется эластомерный материал, который является диэлектриком. Такое соединение не проводит ток, что обеспечивает безопасность эксплуатации механизма.
- Возможность компенсировать несоосность, возникшую после установки валов. При сборке механизма сложно добиться идеально правильного расположения ведущего и ведомого вала. Оси могут немного не совпадать. Использование муфты с полимерным элементом устраняет незначительные перекосы и обеспечивает оптимальный режим работы механизма.
- Эффективная защита соединённых валов, подшипников и других компонентов привода от вибрации и ударов, возникающих в процессе эксплуатации привода. Муфта принимает всю нагрузку на себя, в результате привод работает дольше при регулярном обслуживании. Достаточно периодически менять изношенную звездочку, чтобы поддерживать работоспособность.
Компенсирующая кулачковая муфта – относительно недорогое решение для защиты привода от вибрации и компенсации несоосности валов. Такие изделия не требуют больших вложений в покупку и установку, а при регулярном обслуживании с заменой расходного элемента они будут служить долго и безотказно. Универсальная конструкция дает возможность использовать муфту в самых разных механизмах – она будет отлично справляться со своими задачами в любых условиях.
Однако такие муфты не предназначены для использования в механизмах, где требуется повышенная точность расположения валов с нулевым люфтом.
Варианты конструктивного исполнения
По каталогу компании «Мир привода» можно выбрать муфты с эластичной звездочкой с несколькими вариантами конструктивного исполнения. Выбор будет зависеть от условий установки и сферы использования. Предлагаемые варианты:
- Муфты с готовым посадочным отверстием различного диаметра. Они уже готовы к установке, однако их нужно подбирать по размеру в зависимости от диаметра валов.
- Муфты под расточку. В них можно подготовить отверстие требуемого диаметра – это универсальное решение, так как муфту можно установить на любой вал после расточки отверстия.
- Муфты под втулку тапербуш. Быстрозажимная втулка конической формы позволяет легко монтировать и демонтировать муфту без использования сложного инструмента, шпонок и других крепежных элементов.
- Муфты под зажимной винт. Он обеспечит надежное крепление на валу, обеспечит длительную безотказную работу элемента.
Особой разновидностью являются кулачковые муфты HRC. Важным отличием от других типов стала стандартизация – такие муфты обладают унифицированными размерами и характеристиками, поэтому изделия различных производителей легко заменяются друг на друга. Большинство муфт такого типа предназначены для установки на вал с использованием втулки тапербуш – это упрощает монтаж и позволяет быстро заменить изделие при необходимости.
Корпус муфт HRC изготавливается из прочного чугуна и дополняется упругой звездочкой из резины или полиуретана. Недорогой расходный элемент можно легко заменить, что позволит долго поддерживать работоспособность изделия. Для изготовления корпуса могут использоваться сталь, алюминий или пластик в зависимости от условий установки соединительного элемента.
Условия заказа в компании «Мир привода»
Компания «Мир привода» предлагает большой выбор муфт с различными вариантами конструкции и размерами – можно подобрать подходящий соединительный элемент для установки в любом механизме. В продаже представлены муфты диаметром от 40 до 105 мм.
Воспользуйтесь несколькими преимуществами заказа:
- Помощь специалистов при подборе подходящего соединительного элемента. Муфту можно заказать с учетом ее размера, посадочного диаметра, типа исполнения и других параметров. Наши консультанты предоставят подробную информацию по всем предлагаемым разновидностям.
- Доступные цены на все виды комплектующих привода. Можно заказать качественные долговечные детали онлайн без переплаты посредникам – наша компания напрямую сотрудничает с изготовителями.
- Выгодные условия заказа. Товар будет отгружен со склада через 1-2 дня после оформления покупки. Он может быть доставлен на любой адрес по Москве и Санкт-Петербургу, также возможна отправка транспортными компаниями по России.
Чтобы обсудить условия поставок и заказать отправку оптовой или розничной партии втулок, позвоните по указанным номерам или оставьте заявку на сайте. Специалист ответит на все вопросы и поможет оформить заказ. При оптовых заказах предоставляются скидки, возможно постоянное сотрудничество.
