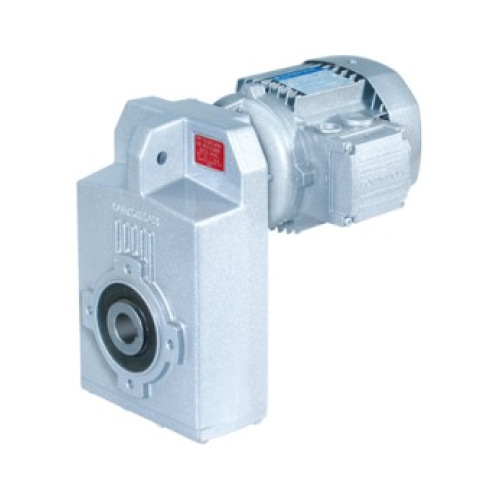

Плоско-цилиндрический редуктор — это промышленный привод с параллельным расположением осей входного и выходного вала, предназначенный для снижения скорости вращения и повышения крутящего момента. Его особенностью является компактный плоский корпус, высокий КПД, достигающий 98%, а также высокая устойчивость к нагрузкам. Такие редукторы получили широкое применение в станках и другом промышленном оборудовании, они рассчитаны на длительную безотказную эксплуатацию. Закажите их онлайн по каталогу магазина «Мир привода»: в продаже представлен широкий выбор моделей с различными характеристиками.
Конструкция и принцип работы плоскоцилиндрического редуктора
Плоскоцилиндрический редуктор состоит из следующих компонентов:
- Чугунный или алюминиевый корпус с крышкой. Он оберегает все компоненты от внешних воздействий, а также удерживает смазку, необходимую для снижения трения.
- Пара зубчатых колес (шестерен). Для таких редукторов используются цилиндрические шестерни, они могут иметь прямой, косой или шевронный зуб. Шестерни располагаются горизонтально: на входном валу установлено малое колесо, на выходном – большое.
- Установленные параллельно валы. Входной вал является быстроходным, выходной – тихоходным.
- Подшипники. Они устанавливаются на валы и минимизируют трение, в результате редуктор работает с минимальными потерями энергии.
Принцип работы такого устройства достаточно прост. От электродвигателя или другого силового агрегата энергия вращения поступает на входной быстроходный вал, за счет этого начинает вращаться малое колесо. Благодаря зацеплению между зубцами шестерен начинает вращаться большое колесо, установленное на ведомом тихоходном валу. Поскольку зубчатые колеса имеют разный диаметр, угловая скорость начинает уменьшаться, а параллельно ей возрастает крутящий момент. Вращение с уменьшенной частотой и увеличенным моментом передается на рабочую часть механизма, с которой соединен выходной вал.
Плоский редуктор может быть не только одноступенчатым, но и многоступенчатым, каждая последующая ступень понижает скорость вращения, в результате она многократно уменьшается к моменту передачи на исполнительный механизм.
В чем преимущества редуктора плоскоцилиндрического типа?
Плоскоцилиндрический редуктор получил широкое распространение в машиностроении благодаря нескольким преимуществам:
- Компактные размеры. Благодаря небольшой величине корпуса редуктор такого типа можно устанавливать даже в ограниченном пространстве.
- Высокий КПД. Такой принцип передачи позволяет минимизировать потери энергии, в результате КПД редуктора достигает 98%. Трение сводится к минимуму благодаря постоянному использованию смазки.
- Высокая надежность. Редукторы такого типа способны работать длительное время в условиях частых пусков и остановок, неравномерного режима работы, продолжительных больших нагрузок. Такое оборудование успешно справляется со сложными условиями, поэтому оно подходит для работы в различных механизмах.
- Различные варианты установки. Универсальная конструкция корпуса позволяет монтировать такой редуктор на лапах, на фланце или на валу.
- Широкий диапазон передаточных чисел. Это дает возможность существенно менять крутящий момент и использовать редуктор для разных видов оборудования.
На нашем сайте вы можете купить надежные редукторы российского и зарубежного производства – интернет-магазин сотрудничает с крупными проверенными поставщиками. Оборудованию гарантируется продолжительный срок службы и высокая надежность благодаря простой энергоэффективной конструкции.
Где может использоваться плоскоцилиндрический редуктор?
Плоско-цилиндрические редукторы рассчитаны на эксплуатацию в сложных условиях, в том числе с многократными запусками и остановками, а также при больших нагрузках. Такие свойства обеспечили им применение во многих направлениях машиностроения:
- В приводах ленточных конвейеров и транспортеров, которые применяются на предприятиях различных промышленных отраслей. Редуктор обеспечивает оптимальную скорость конвейера, плавное движение ленты.
- В промышленном оборудовании, таком как приводы, мешалки, смесители, поршневые насосы и многом другом. Редуктор рассчитан на частое включение и отключение, он хорошо противостоит износу даже в сложных условиях.
- В подъемном оборудовании, в том числе в портальных кранах. Редуктор может долгое время эксплуатироваться с большими нагрузками, его установка позволяет многократно увеличивать крутящий момент.
- В оборудовании для горнодобывающей, металлообрабатывающей и других отраслей.
Цена редуктора будет зависеть от его размеров и технических параметров. Наша компания напрямую сотрудничает с изготовителями из России и зарубежья, поэтому мы предлагаем все виды оборудования по доступной стоимости.
На что обратить внимание при выборе?
При выборе подходящего редуктора рекомендуется обратить внимание на несколько параметров:
- Передаточное число, которое определяется в зависимости от требуемого снижения скорости вращения вала на выходе.
- Частота вращения вала на входе. Она обозначается в об/мин. Этот показатель выбирается в соответствии с рабочими параметрами электродвигателя или другого силового агрегата.
- Габаритные размеры корпуса и межосевое расстояние. Выбор будет зависеть от конкретных условий установки.
При выборе необходимо учитывать запас по мощности не менее 10-15% - редуктор не должен постоянно работать на пределе возможностей. Также необходимо учитывать температуру эксплуатации и запыленность помещения. Наши эксперты подскажут подходящую модель с учетом условий использования, помогут подобрать подходящие технические параметры.
Чтобы узнать точную стоимость редуктора и заказать его с курьерской доставкой или с самовывозом со склада, позвоните по указанным номерам или отправьте запрос онлайн.
