Модуль шестерни: что это, формулы и как определить по размерам

При замене зубчатого колеса необходимо подобрать не только количество зубьев и посадочный диаметр. Один из ключевых параметров — модуль шестерни. Он характеризует размер зуба, а значит, помогает определить, смогут ли детали правильно работать в одной передаче. Разберём формулы, практический пример и ограничения расчёта, чтобы не заказать неподходящую деталь.

Что такое модуль шестерни

Модуль (обозначение m) — параметр геометрии зубчатого колеса. Для прямозубого цилиндрического колеса он равен отношению делительного диаметра к числу зубьев. Модуль выражают в миллиметрах. Для двух наружных колёс одной корректно спроектированной прямозубой пары модуль должен совпадать; также необходимо согласовать профиль зубьев и угол зацепления.

Не следует путать делительный диаметр d с наружным диаметром d_a. Первый рассчитывается для геометрии зацепления, а второй измеряется по вершинам зубьев. Подстановка наружного диаметра в формулу для делительного приводит к неверному результату.

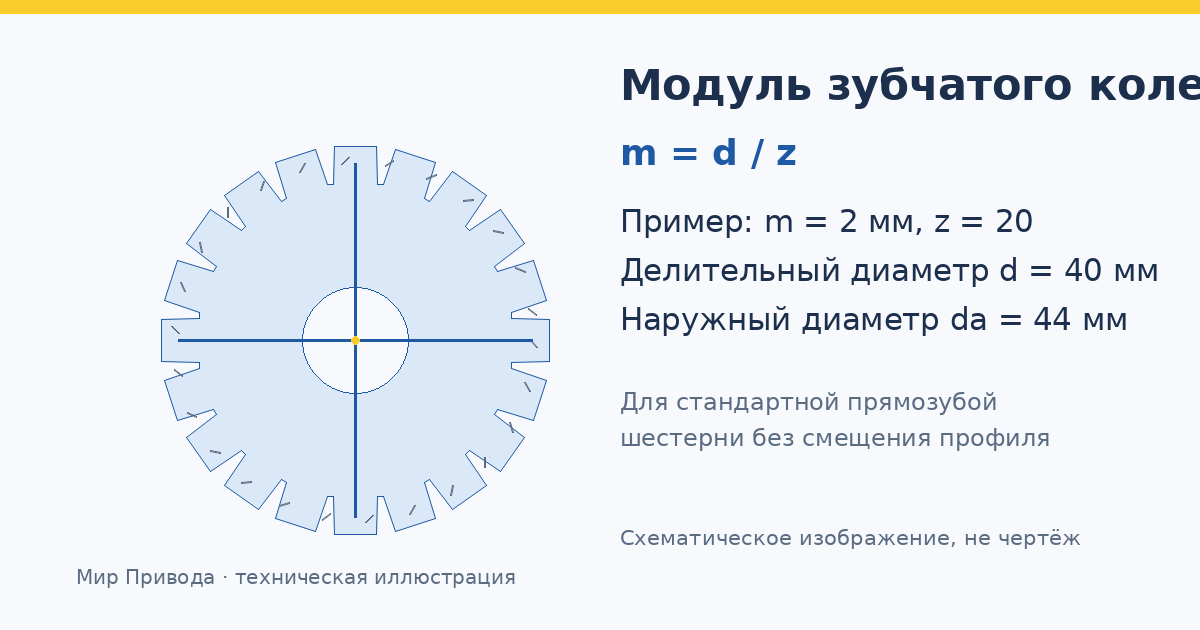

Формула модуля зубчатого колеса

Для цилиндрической прямозубой шестерни справедлива основная зависимость:

m = d / z, где m — модуль, мм; d — делительный диаметр, мм; z — число зубьев.

Обратная формула: d = m × z. Например, для колеса с модулем 2 мм и 20 зубьями делительный диаметр составляет 40 мм.

Если шестерня имеет стандартные эвольвентные зубья полной высоты без смещения исходного контура, наружный диаметр вычисляют как d_a = m × (z + 2). Тогда модуль можно предварительно оценить по внешнему измерению: m ≈ d_a / (z + 2). Эта упрощённая формула не универсальна.

Как определить модуль шестерни по наружному диаметру: пример

1. Определите число зубьев. Допустим, их 20.
2. Измерьте наружный диаметр. Предположим, он равен 44 мм.
3. Вычислите приблизительный модуль. m ≈ 44 / (20 + 2) = 2 мм.
4. Проверьте предпосылку. Результат подходит для стандартной наружной прямозубой шестерни без смещения профиля. По одному диаметру нельзя подтвердить совместимость с ответным колесом.

Пример является геометрической иллюстрацией, а не готовым конструкторским расчётом редуктора.

Таблица: пример размеров стандартных прямозубых колёс на 20 зубьев

В таблице приведены расчётные значения для стандартных прямозубых колёс без смещения профиля. Фактические размеры и допуски проверяйте по чертежу производителя.

Почему расчёт по наружному диаметру иногда не работает

Упрощённая формула может дать неверный модуль, если перед вами шестерня со смещением профиля, нестандартной высотой зуба, заметным износом или косозубая конструкция. Особенно важно различать системы модулей у косозубых зубчатых колёс:

• Нормальный модуль m_n задаётся в плоскости, перпендикулярной линии зуба.
• Торцевой модуль m_t связан с нормальным углом наклона зубьев: m_t = m_n / cos β, где β — угол наклона зубьев.
• Для делительного диаметра косозубого цилиндрического колеса используется d = z × m_t, а не простая подстановка нормального модуля вместо торцевого.

Если деталь изготовлена по специальному чертежу, имеет внутренние зубья или работает в нестандартной передаче, параметры следует устанавливать по технической документации либо инструментальному измерению, а не только штангенциркулем по вершинам.

Что ещё проверить при подборе шестерни

Совпадение модуля само по себе не гарантирует взаимозаменяемость. Для заказа конкретного изделия понадобятся:

• число зубьев и тип зубьев — прямые, косые, наружные или внутренние;
• модуль, угол зацепления и, для косозубой передачи, угол и направление наклона зубьев;
• посадочный диаметр и конфигурация отверстия, шпоночного паза или ступицы;
• ширина зубчатого венца, материал, требования к точности и условия нагрузки;
• чертёж или артикул исходной детали, если шестерня работает в готовом редукторе.

Посмотрите каталог зубчатых шестерён и обзор видов шестерён и их назначения. Для нестандартной детали перед подбором уточняйте возможность изготовления по чертежу и соответствие параметров конкретной передачи.

Частые вопросы

Модуль и шаг зубьев — это одно и то же?

Нет. Для прямозубой цилиндрической передачи окружной шаг по делительной окружности p = π × m. Шаг связан с модулем, но не равен ему численно.

Можно ли узнать модуль, если есть только сама шестерня?

Можно получить предварительную оценку по числу зубьев и наружному диаметру для стандартной прямозубой детали без смещения профиля. Для точного заказа желательно сверить размеры, профиль и документацию.

Достаточно ли одинакового модуля у двух шестерён?

Нет. Следует подтвердить совместимость геометрии зубьев и условий зацепления, а также материал, размеры и требуемую точность.

Техническая справка: KHK Gears — Calculation of Gear Dimensions. Формулы относятся к указанным типам зубчатых колёс и не заменяют конструкторскую документацию.
