Электродвигатели взрывозащищенные: плюсы и особенности

Содержание:

• Степени взрывозащищенности
• В каких отраслях могут использоваться моторы со взрывозащитой?
• Конструкция взрывозащищённых моторов
• Плюсы установки защищенных двигателей
• Особенности технического обслуживания
• Как обеспечить взрывоопасность?
• Важные параметр выбора электродвигателя

Если в промышленном цеху во время работы повышен риск взрыва из-за присутствия в атмосфере горючих газов или паров, необходимо позаботиться об эффективной взрывозащите. Для работы в условиях увеличенного риска возгорания или взрыва применяют специальные взрывозащищенные электродвигатели. Особенности их конструкции позволяют свести к минимуму вероятность самостоятельного взрыва при образовании искры во время работы и предотвращают попадание взрыва во внешнюю среду. В результате двигатель работает с соблюдением требований безопасности.

Степени взрывозащищенности

Двигатели принято делить на несколько групп с учетом степени взрывозащищенности – она указывается в маркировке электромотора. Различают три степени:

• 0 – среда, в которой постоянно присутствует риск взрыва или она сохраняется в течение длительных промежутков времени;
• 1 – в рабочей среде может образоваться взрывоопасная смесь газов;
• 2 – в воздухе редко образуется взрывоопасная газовая смесь.

В зависимости от степени взрывозащищенности электродвигатели имеют разные размеры и особенности конструкции.

В каких отраслях могут использоваться моторы со взрывозащитой?

Опасность возгорания и взрыва во время работы существует во многих отраслях, но особенно она серьезна на предприятиях химической и нефтегазовой отрасли, а также на объектах добычи полезных ископаемых. В производственных цехах, шахтах и других помещениях может накапливаться в воздухе взрывоопасная газовая смесь, что создает повышенную угрозу возгорания и взрыва.

Электродвигатели с взрывозащищенным исполнением также могут применяться на металлургических объектах, в пищевой промышленности и не только. Электромоторы применяются для самых разных групп оснащения: это вентиляторы, измельчительные установки, насосное оборудование и многое другое. Все виды техники должны быть оснащены взрывозащищенными моторами, если они используются в опасной среде.

 Установка специальных электродвигателей дает возможность безопасно работать при наличии в атмосфере рабочей зоны различных легковоспламеняющихся паров и газов, таких как метан, ацетилен, пропан, пары ацетона и других химических веществ. Даже если двигатель взорвется из-за перегрузки во время работы, энергия взрыва не попадет во внешнюю среду и не приведёт к детонации опасных веществ.

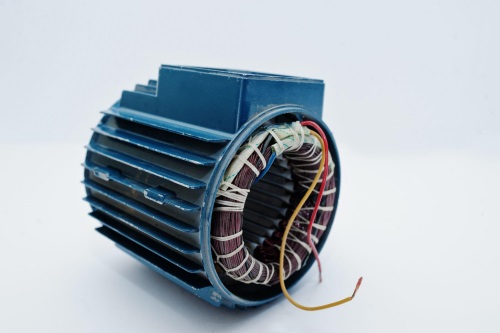

Конструкция взрывозащищённых моторов

Конструктивно взрывозащищенный электродвигатель представляет собой асинхронный мотор с ротором короткозамкнутого типа. Основные конструктивные детали и их габариты не отличаются. Двигатели могут работать с однофазной или трехфазной электросетью в зависимости от требуемой мощности. Например, однофазные модели, рассчитанные на сеть 220 В, могут работать с подъемниками, насосами или станками. Трехфазные модели на 380 В рассчитаны на работу с более мощными устройствами, такими как грузовые лифты или подъемные краны.

Взрывозащищенные электромоторы имеют несколько конструктивных отличий:

• Наличие корпуса из взрывозащищенных негорючих материалов. От не только не горит, но и не поддерживает распространение пламени при возгорании во внешней среде. Корпус рассчитан на значительное давление, которое может возникнуть внутри устройства во время взрыва. Защитная оболочка предотвращает передачу взрывной волны во внешнюю среду, из-за чего могли бы пострадать люди и оборудование. Герметичный корпус предотвращает проникновение внутрь горючих газов и паров, которые могли бы спровоцировать возгорание и взрыв. Использование таких электромоторов делает производство более безопасным, предотвращает техногенные катастрофы.
• Применение зубчатых муфт для соединения двигателя и других компонентов механизма. Это дает возможность обеспечить дополнительную защиту от возможного взрыва.
• Установка вентилятора для предотвращения перегрева. Система охлаждения размещается на валу двигателя на той стороне, где нет привода. При изготовлении вентилятора используются только материалы, не дающие искр – это дополнительное предотвращает возгорание и взрыв газовой смеси. С помощью вентилятора внутри двигателя поддерживается оптимальная температура, опасный перегрев не допускается.
• Дополнение кабеля эластичными металлическими кольцами. Они способствуют защите от случайного возникновения искр, которые могут привести к взрыву газовой смеси.
• Наличие фильтров, предотвращающих попадание посторонних частиц в корпус электродвигателя.
• Защитная коробка клемм, дополненная негорючей металлической оболочкой.

В некоторых случаях предусматривается дополнительная конструктивная особенность. Увеличивается контактная поверхность деталей, а зазор между валом и щитом подшипника уменьшается. Это также способствует защите от случайного возникновения искр.

Стоимость взрывозащищенных электродвигателей всегда немного выше цены типовых моделей. Это связано с дополнительными затратами на производство и использованием огнестойких материалов. Чтобы подобрать мотор с подходящими характеристиками и размерами, ознакомьтесь с каталогом на сайте «Мир привода». Здесь можно найти все необходимое для безопасного запуска оборудования.

Плюсы установки защищенных двигателей

Двигатели с взрывозащитой неслучайно стали широко распространенными во многих промышленных сферах. Продуманное исполнение обеспечило им несколько преимуществ:

• Возможность использования в различных климатических зонах. Производители выпускают моторы в разном исполнении для умеренного, холодного и тропического климата.
• Возможность установки в цехах, где постоянно работают люди. Двигатели работают с относительно невысоким уровнем шума, поэтому они не создают значительного дискомфорта.
• Экологичность. При работе электродвигателей, в отличие от ДВС, в атмосферу не попадают продукты горения и другие загрязняющие вещества.
• Компактные габариты и небольшой вес. Такие параметры упрощают установку электромоторов и их эксплуатацию на промышленных объектах.

Особенности технического обслуживания

Чтобы двигатель стабильно работал во взрывоопасной среде, необходимо своевременно проводить его техобслуживание. Периодичность сервисных работ зависит от условий эксплуатации, особенностей климата и нагрузок.

Особое внимание нужно уделить периодической замене смазки и отслеживанию состояния подшипников. Если они являются необслуживаемыми, то необходимо контролировать показатели датчиков, следящих за температурой. Если по каким-либо причинам двигатель перегрелся, он сразу останавливается до остывания – нельзя использовать нагретый мотор в среде с повышенной опасностью взрыва.

Если не пренебрегать рекомендованными сроками техобслуживания и регулярно контролировать рабочие параметры мотора, то он сможет прослужить минимум 8-10 лет.

Как обеспечить взрывоопасность?

Чтобы минимизировать риск возгорания и взрыва при работе электродвигателя, можно использовать несколько методов:

• Защиту от образования искр. Для этого необходимо ограничить объем выделения энергии во время работы.
• Локализацию. Она предполагает удержание взрывной волны внутри механизма и предотвращение ее разрушительного воздействия на людей и строительные конструкции.
• Использование защитной среды – песка или масла. Это также дает возможность предотвратить взрыв.
• Герметизацию Такой способ предполагает создание повышенного давления внутри оболочки мотора.

При оформлении сертификата, подтверждающего взрывозащищенное исполнение электромотора, нужно обязательно указывать, какой метод был использован для снижения опасности взрыва.

Важные параметр выбора электродвигателя

Чтобы выбрать электромотор с подходящими характеристиками, нужно предварительно ознакомиться с его маркировкой. В ней содержатся все необходимые значения.

Маркировка электромотора включает в себя 5 элементов:

• Первая цифра в маркировке указывает на степень взрывозащищенности. Может быть указано 1 или 2 – второе значение говорит о взрывозащищенном исполнении.
• Второй знак Ex указывает на взрывозащищенное исполнение двигателя.
• Третий знак указывает на тип защиты, использованный при производстве мотора. Например, буква e указывает на повышенную безопасность клеммной коробки, а d – на наличие взрывозащитного корпуса.
• Следующий знак указывает на то, в какой взрывоопасной среде может использоваться электродвигатель. Например, буква I в маркировке указывает на защищенность от метана, IIa – пропана, IIb – этилена.
• Последний знак позволяет узнать температуру самовозгорания. Моторы с маркировкой Т1 могут работать при температуре больше 450°С, с маркировкой Т2 – при нагреве на 300-450°С. Минимальным показателем температурной стойкости является Т6. такие моторы можно использовать только при температуре до 100°С.

В маркировке также может указываться климатическая зона, в которой должен работать электродвигатель. Если он рассчитан на умеренный климат, в маркировке будет поставлена буква У. Для тропиков ставится обозначение Т, для холодных северных широт – ХЛ.

Правильный выбор электродвигателя обеспечит стабильную спокойную работу оборудования без частых поломок и ненужных угроз. Специалисты компании «Мир Привода» предоставят подробную информацию о подборе электромоторов, помогут найти модель, которая будет соответствовать всем персональным пожеланиям. В результате подключенная техника будет работать безотказно в течение многих лет.
